中冷器使用維護說明
一、產品說明
1、名詞解釋：中冷器是增壓系統的一部分。當空氣被高比例壓縮后會產很高的生熱量，從而使空氣膨脹密度降低，而同時也會使發動機溫度過高造成損壞。為了得到更高的容積效率，需要在注入汽缸之前對高溫空氣進行冷卻。這就需要加裝一個空氣冷卻器，將高溫高壓空氣分散到冷卻管外和散熱片充分接觸，而冷卻管內有常溫介質高速流過，從而達到降溫目的。由于這個空氣冷卻器位于發動機和渦輪增壓器之間，所以又稱作中間冷卻器，簡稱中冷器。
2、結構介紹：

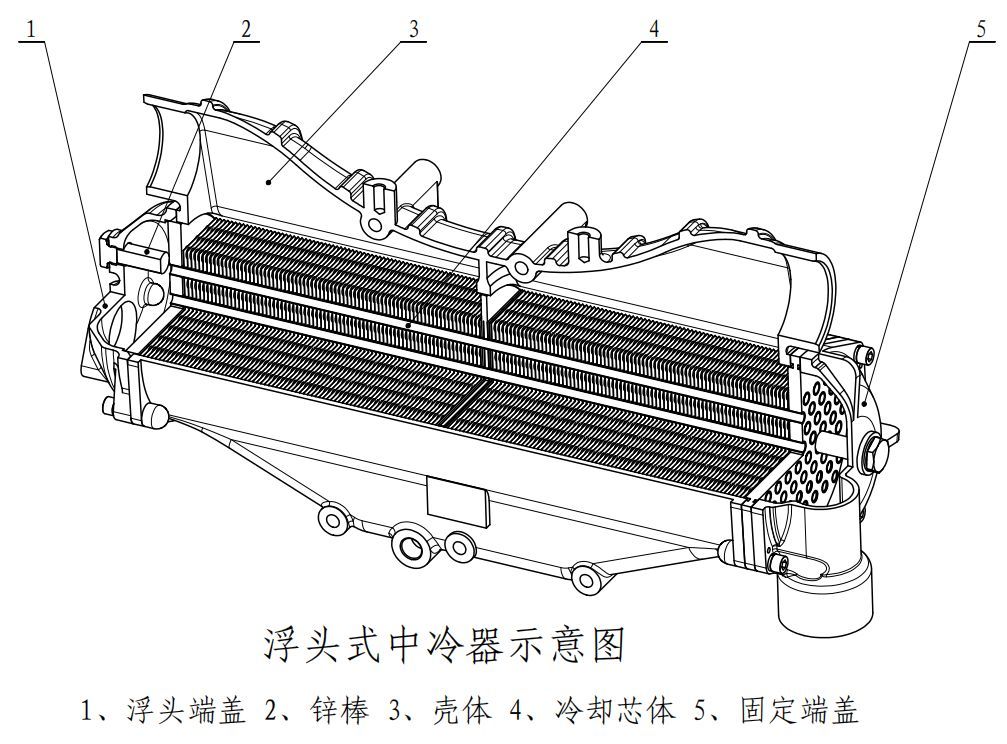

(1)浮頭式系列中冷器，結構形式及零部件名稱見下圖：
該系列中冷器是由固定端蓋、殼體、冷卻芯體、浮頭端蓋等零部件組成，冷卻芯體管板與冷卻管采用機械脹接方式連接，結構可靠穩定。冷卻芯固定端與浮頭端均采用密封圈密封。冷卻芯可以取出進行清洗維護。固定端蓋、浮頭端蓋均安裝有防腐鋅塊，以延長中冷器的使用壽命。

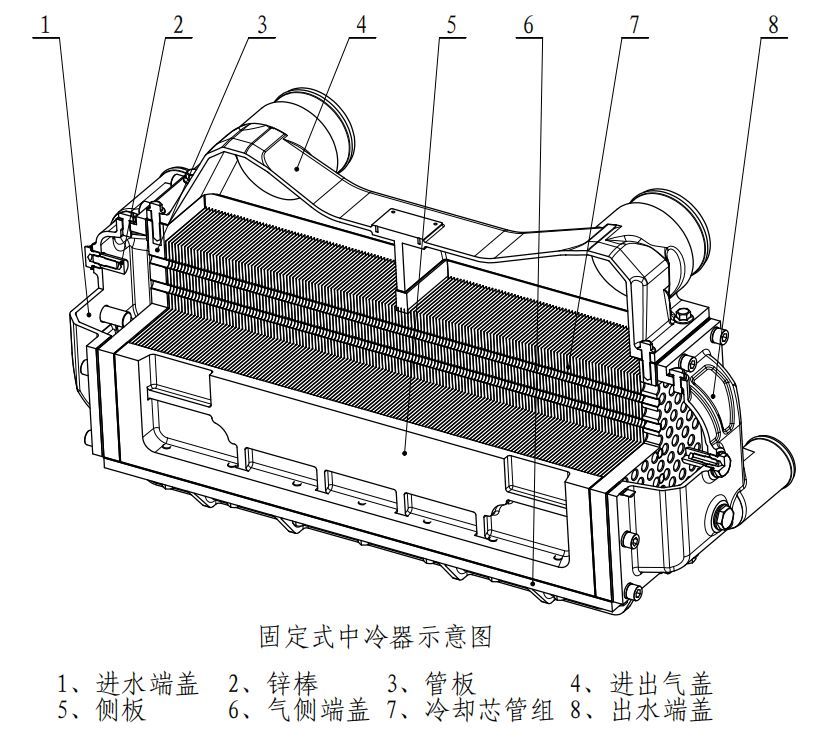

(2)固定式系列中冷器，結構形式及零部件名稱見下圖
該系列中冷器是由進水端蓋、側板、氣側端蓋、進出氣蓋、冷卻芯管組、管板等零部件組成，管板與冷卻心管組采用機械脹接方式連接，結構可靠穩定。水側、氣側端蓋均可拆卸維護。進水端蓋、出水端蓋均安裝有防腐鋅塊，以延長中冷器的使用壽命。
二、使用過程注意事項
1、冷凝水的產生屬于正常情況：
由于地域氣候等原因，海水(河水)溫度有變化，空氣中的濕度大小也有很大差別，使用過程中極有可能會產生冷凝水，尤其是新機。這屬于正常情況，一定要與滲漏區別開。正常產生的冷凝水對柴油機沒有危害可以正常使用。
2、海水泵選擇：
中冷器冷卻管的規格、排布和數量是按照海水泵的流量進行合理計算來設計的，所以一定要使用機帶海水泵進行海水循環供水。采用其他方式供水，水流量不隨轉速變化，極易造成過冷，產生大量冷凝水。如果水流量水壓過大會造成中冷器壽命降低和損壞。
3、廢氣排放和進氣有效隔離：
柴油機排氣口要有效將廢氣排出艙外，進氣口不能將廢氣吸入，長期運行容易造成危害元素尤其是硫化物沉積于換熱片表面造成換熱片異常腐蝕。
4、請勿使用劣質油品：
用戶使用過程中必須按照技術要求選購符合技術參數的油品，劣質油品含有大量的有危害的化學元素尤其是硫化物，長期使用劣質油品，一旦增壓器發生質量問題或廢氣被吸入，容易造成危害元素沉積于換熱片表面造成換熱片異常腐蝕。
5、停機放水：
如果停用期不超過三天，且不具備冷凍條件的情況下，可以不排干冷卻器中的海水(河水)，否則，應排盡腔內海水(河水)。因?yàn)楹Ｋ练e在管內對管板、銅管、端蓋等材料是有危害的，將直接影響使用壽命。冬季環境溫度低于0度時，容易導致中冷器凍裂。
6、開式水路使用過濾網：
海水泵取水口應安裝有海水過濾裝置，保證雜質及污物不帶入海水循環系統，否則極易造成海水管路的堵塞造成中冷器換熱性能下降和使用壽命降低。
7、停機：
當中冷器出現下列情況之一時，應停止使用并查明原因：
(1)可見泄漏(漏氣或漏水);
(2)柴油機動力不足冒黑煙;
(3)柴油機動力不足冒白煙;
(4)其它異常情況。
三、維護保養注意事項
1、防腐鋅棒檢查：
每運行250小時檢查鋅棒腐蝕情況，腐蝕量超過2/3或短于10mm必須進行更換。
2、海水管路清洗：
用戶根據實際使用環境的惡劣情況定期或每半年對中冷器海水管路進行清洗。
(1)隔離設備系統，并將熱交換器海水腔里面的水排放干凈。
(2)采用高壓水清洗各管道內存留的淤泥、藻類等雜質后，封閉系統。
(3) 在隔離閥和中冷器間裝上球閥(不小于1英寸=2.54厘米)，進水和回水口都應安裝。
(4)接上輸送泵和連接導管，使清洗劑從換熱器的同一腔室進口泵入，從另一出口流出。
(5)反復循環清洗到推薦的清洗時間(至少1小時)。隨著循環的進展和沉積物的溶解，反應時產生的氣體也會增多，應隨時通過放氣閥將多余的空氣排出。隨著空氣的排出，中冷器內的空間會增大，可加入適當?shù)乃灰婚_始就注入大量的水，可能會造成水的溢出。
(6)循環中要定時檢查清洗劑的有效性，清洗劑濃度降低時可適當添加。
(7)達到清洗時間后，回收清洗溶液。并用清水反復沖洗中冷器，直到?jīng)_洗干凈。
(8)條件不允許時，固定式中冷器可以將中冷器水側端蓋和氣側端蓋拆除進行清洗，浮頭式中冷器可以將水側端蓋拆除取出冷卻芯進行清洗。水側端蓋內的污物直接用水沖刷，冷卻管內污物及水垢用管刷帶水洗刷，或用高壓水槍對管內進行清洗。清洗完成后按照拆裝順序進行復裝，復裝時注意冷卻芯方向，密封圈密封墊片失效變形必須進行更換，復裝后裝機前對熱交換器進行密封性壓力試驗，試驗壓力為工作壓力的1.5倍，歷時5分鐘不滲漏。
3、氣側清洗：
用戶根據實際使用環境的惡劣情況定期或每半年對中冷器氣側進行清洗。
(1)浮頭式中冷器拆除兩端水蓋，將冷卻芯整體抽出，先用尖嘴鑷子或毛刷剔除粗大污物。再將冷卻芯放到清洗溶液里采用超聲波清洗設備進行清洗，清洗劑選用堿水或工業清洗劑等。
(2)固定式中冷器需要拆除兩端水蓋以及兩端氣蓋，將余下部分采用同樣的辦法進行清洗。
(3)清洗后應用清水充分沖洗，然后用壓縮空氣吹干再進行復裝。裝機前須進行密封性壓力試驗，試驗壓力為工作壓力的1.5倍，歷時5分鐘不滲漏。
四、故障判定及處理
1、柴油機動力不足冒黑煙
原因：
(1)中冷器換熱片被油污或換熱片腐蝕物堵塞氣道導致進氣量不足，缸內燃燒不充分造成動力不足冒黑煙。
(2)冷卻管內異物堵塞造成冷卻管內水流分布不均及冷卻水壓力損失加大水流量減小造成換熱性能下降，進氣溫度高進氣量不足，缸內燃燒不充分造成動力不足冒黑煙。
(3)其他零部件質量問題導致動力不足冒黑煙。
判定及處理：
(1)拆開氣側端蓋，觀察換熱片表面情況是否有大量油污和腐蝕物覆蓋表面，表面是大量油污按照“氣側清洗”步驟進行處理。如果換熱片腐蝕對冷卻芯進行更換。
(2)拆開水側端蓋，觀察冷卻管內是否有異物堵塞，如果有按照“海水管路清洗”第(8)項進行。
2、柴油機動力不足冒白煙
原因：
(1)冷卻管發生破損或冷卻管與管板脹接不牢，海水進入氣腔，故障發生初期，一般滲漏不會很嚴重，應立即停機查明原因。
(2)其他原因造成動力不足冒白煙。
判定及處理：
(1)拆除氣側端蓋，將換熱片內積水吹盡，將中冷器水腔泵入帶有壓力的水，水壓不得高于0.4MPa。觀察氣側是否有水持續流出，有說明發生泄漏。再拆除兩側水蓋，用管塞堵住滲漏冷卻管的兩端管孔，堵塞管子數量不應超過管子總數的5%。復裝后進行壓力密封試驗，試驗壓力為工作壓力的1.5倍，歷時5分鐘不滲漏。
3、其余可見部位滲漏
(1)固定端蓋、浮頭端蓋漏水
原因：未按要求進行更換鋅棒維護造成固定端蓋、浮頭端蓋腐蝕滲漏。(結構不合理導致結構性損壞除外)
處理：使用金屬膠粘劑進行局部修補或更換。
(2)水側端蓋與管板間或殼體與浮頭端蓋間漏水
原因：結合面密封墊片或密封圈老化導致密封失效。
處理：更換密封墊片或密封圈。
(3)殼體、側板、氣側端蓋滲氣
原因：本身存在缺陷長期使用后腐蝕造成。(結構不合理導致結構性損壞除外)
處理：使用金屬膠粘劑進行局部修補或更換。
